Краткиот одговор: изберете PEEK цевка исполнета со јаглеродни влакна кога дополнителната вкочанетост и стабилноста на димензиите ги оправдуваат нејзините компромиси
PEEK цевките се шупливи полупроизводи кои се користат како испорачани или обработени во делови како што се чаури, чаури, заптивки, компоненти на вентили и изолациски тела. Јаглеродни влакна се додаваат кога ненаполнетиот PEEK не обезбедува доволно вкочанетост, димензионална контрола или отпорност на деформација при механичко и термичко оптоварување.

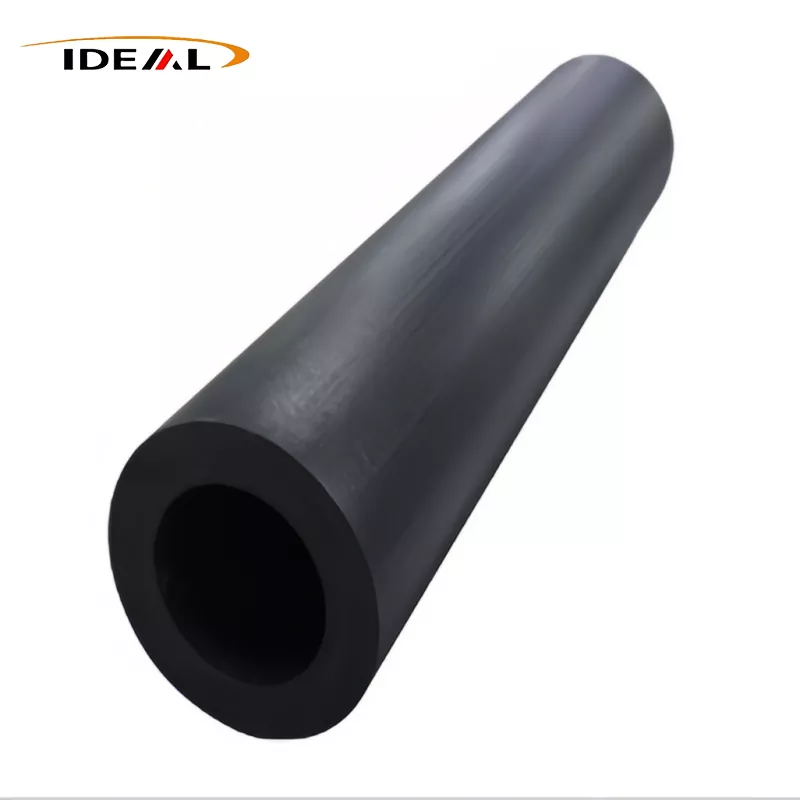

Тоа не го прави материјалот исполнет со јаглерод автоматски врвен избор. Тоа може да биде помалку простливо од девственото ѕиркање, потешко за алати за сечење и електрично различно. Правилната одлука зависи од насоката на товарот, температурата, хемиската изложеност, површините за парење, електричните барања и количината на залихи што очекувате да ја отстраните. Понуди на Guangzhou IdealЦевки PEEK исполнети со јаглеродни влакнасо прилагодлива содржина на јаглеродни влакна од 10% до 40%; компанијата идентификува 30% како најчесто користен сооднос.
Цевките, цевките и цевките може да ги опишуваат истите полупроизводи - но димензиите мора да се наведат недвосмислено
Во каталозите за полимерни акции, „PEEK цевка“, „PEEK tube“ и „PEEK tubing“ често се користат наизменично. Купувачите не треба да претпоставуваат дека овие услови ги следат конвенциите за метални цевки. Добавувачот може да опишува празно место за обработка со дебел ѕид, а не линија со номинален притисок наменета да носи течност како што е инсталирана.
Цртежот за купување, а не именката, треба да го контролира редоследот. Ако е вклучена услуга под притисок, димензиите на полупроизводите сами по себе не ја утврдуваат способноста за притисок. Завршената геометрија, споеви, температура, медиум, историја на оптоварување и применливиот стандард за дизајн, сите имаат потреба од посебен инженерски преглед.
Дефинирајте OD, ID, дебелина на ѕидот, должина и дозволена обработка на димензиониран цртеж
Наведете го надворешниот дијаметар, внатрешниот дијаметар и должината, а потоа идентификувајте дали секоја вредност е номинална, како што е произведена или потребна по обработката. Вклучете ја концентричноста, исправноста, заобленоста, завршетокот на површината и крајната состојба каде што тие влијаат на готовиот дел. Општата толеранција на дијаметарот плус-и-минус не ја контролира концентричноста од отворот до OD.
Оставете доволно машински додаток за да се исчисти кожата и да се поправи очекуваното изобличување, но не толку многу што трошоците за материјалот и времето на обработка се искачуваат непотребно. На тенките завршени ѕидови им треба посебно внимание: притисокот на чашката, топлината за сечење и преостанатиот стрес може да ја придвижат дупката откако ќе ја напушти машината.
Објавените опсези на големини и ±0,02 mm толеранција третирајте ги како што треба да се разјаснат, а не гаранции за секоја комбинација ID/OD
На страницата на производот на Guangzhou Ideal е наведен црн материјал, номинален ID од Φ20–458 mm, OD од Φ15–404 mm, должина од 1.000 mm и 3.000 mm и наведена толеранција од ±0,02 mm. Тие опсези не треба да се читаат како матрица со слободно заменливи димензии; валидна цевка мора да има OD поголема од нејзиниот ID.
Пред да нарачате, прашајте кои комбинации за ID/OD се достапни и која карактеристика опфаќа толеранцијата. Исто така, потврдете ја температурата на мерење, методот на инспекција, планот за земање примероци, критериумите за исправност и дали толеранцијата се однесува на залихи или обработена површина. Наобјавени информации за големини и толеранција на цевките PEEKсе корисна почетна точка за RFQ, а не замена за прифатен цртеж.
Што менува јаглеродните влакна во PEEK - и што не се подобрува автоматски
Јаглеродните влакна го ограничуваат движењето во матрицата PEEK. Во соодветна класа и ориентација, што генерално ја зголемува вкочанетоста, ја намалува промената на димензиите под оптоварување и ја подобрува стабилноста како што се менува температурата. Овие ефекти може да му помогнат на обработениот чаур да ја задржи геометријата или да го намали лазењето каде што девствениот PEEK би се движел премногу.
Зајакнувањето воведува и насоченост. Производниот пат и протокот на материјалот може да ги усогласат влакната, така што својствата на оските и на ѕидовите може да се разликуваат. Јаглеродните влакна не го подобруваат автоматски секој интерфејс за абење, не ја зачувуваат електричната изолација или не ја зголемуваат отпорноста на секоја хемикалија. Исто така, може да ја намали еластичноста и да ги направи рабовите поподложни на чипсување при агресивна обработка или монтажа.
Споредете ги девствените, наполнети со јаглеродни влакна и другите модифицирани PEEK оценки за вкочанетост, абење, електрично однесување, хемиска изложеност и обработливост
| Фактор на одлука | Богородица ЅИР | PEEK исполнет со јаглеродни влакна | Други модифицирани оценки PEEK |
|---|---|---|---|
| Вкочанетост и димензионална стабилност | Корисно каде цврстината и однесувањето на непополнетиот материјал се приоритети | Обично се фаворизира кога отклонување, лази или термичко движење го контролира дизајнот | Пополнети со стакло или други армирани оценки може да понудат различен баланс на вкочанетост и електрично однесување |
| Носете | Перформансите во голема мера зависат од оптоварувањето, брзината, температурата и површината | Може да подобри некои услови на абење, но изложените влакна може да влијаат на површината за парење | Може да се претпочитаат оценки на лежиштата каде што триењето и абењето се примарни барања |
| Електрично однесување | Нормално избрано онаму каде што е потребна изолација | Може да има помала отпорност, но само процентот на јаглерод не дефинира електрична класа | Формулациите може да се прилагодат за изолација, статичка контрола или спроводливост; проверете ги вистинските податоци |
| Машинска обработка | Генерално помалку абразивни за алатите | Јаглеродните влакна го зголемуваат абењето на алатот и можат да придонесат за избивање на рабовите | Одговорот на алатот зависи од пакетот за полнење |
За обработка на цевка PEEK исполнета со јаглеродни влакна, користете остри, соодветни алатки и контролирано работење. Гледајте го финишот на отворот, генерирањето топлина и избивањето на влакната наместо да се потпирате само на отчитување на надворешниот дијаметар. Ако хемиската изложеност е критична, проценете ја целосната оценка според вистинската течност, концентрација, температура, притисок и време на изложеност.
Етикетата „30% јаглеродни влакна PEEK цевка“ не е целосна спецификација на материјалот
Процентот ви кажува дека се вчитува филер, но не доволно за да се одобри материјал. Сè уште ви е потребна класата на смола и соединение, производствен пат, форма на влакна, контроли за квалитет и податоци за имотот за испорачаните залихи. Појаснете дали наведениот процент е дефиниран по тежина или по друга основа.
Исто така, прашајте дали цевката ќе дојде од една производна лота и дали добавувачот може да обезбеди записи за инспекција поврзани со многу. Прототипот што ги чисти машините не докажува дека подоцнежните залихи ќе се однесуваат идентично ако се промени ориентацијата на соединението, процесот или влакната. Одобрете ја точната оценка и формуларот за акции, а не генерички опис „30% CF PEEK“.
Податоците од добавувачот мора да се усогласат со вистинската оценка, методот на тестирање, ориентацијата на влакната и условите за сервисирање
Вредностите на листот со податоци се корисни само кога го претставуваат материјалот што ќе го добиете. Проверете ја ориентацијата на примерокот, кондиционирањето, температурата на испитувањето и методот на испитување. Податоците за купоните изработени со инјектирање може да не го предвидат однесувањето на цевката со дебел ѕид обработена низ различна насока на влакната.
За апликации со висока температура, споредете ги својствата на работната температура наместо да користите вредности за собна температура. За хемиска услуга, земете го предвид истовремениот стрес и топлина. Ако се важни тесните димензии, побарајте мерења на испорачаната геометрија и договорете се како деловите ќе бидат условени пред проверката.
Потврдете го волуменот и отпорноста на површината пред да го третирате PEEK исполнет со јаглеродни влакна како спроводлив или статички дисипативен
Јаглеродните влакна можат да ја намалат електричната отпорност на PEEK, но спроводливоста не следи директно од процентот на полнење. Распределбата на влакната, контактот помеѓу влакната, ориентацијата, дебелината на ѕидот и обработката влијаат на резултатот. Материјалот опишан како армиран со јаглерод може сè уште да го пропушти потребниот опсег на отпор.
Ставете ја потребната волуменска отпорност или опсегот на отпорност на површината на цртежот или спецификацијата на материјалот, заедно со методот на тестирање и барањата за климатизација. Ако дисипацијата на полнежот е критична за безбедноста, репрезентативните залихи на епрувета или готови компоненти. Не заменувајте сертификат за содржина на јаглерод за електрични мерења.
Список за проверка на RFQ: потврдете ја содржината на јаглеродни влакна, геометријата, толеранциите, завршната површина, записите за инспекција, документите за усогласеност, количината, времето на испорака и испораката на земја
- Материјал:точната оценка на PEEK, процентот на јаглеродни влакна и како се дефинира тој процент.
- Геометрија:OD, ID, состојба на ѕид, должина, крајна состојба и додаток за обработка.
- Контроли:димензионални толеранции, концентричност, правосудство, заобленост и барања за завршна површина.
- Изведба:температура на услугата, оптоварување, хемикалии, интерфејс за абење и потребно електрично однесување.
- Доказ:применливи податоци од тестот, следливост на многу, извештај од инспекција и потребни документи за усогласеност.
- Комерцијални услови:прототип и количини на производство, време на носење, пакување, Инкотермс и испорака на земја до дестинацијата во САД.
- Прифаќање:одобрена ревизија на цртежот, метод на проверка и постапка за постапување со несоодветни залихи.
