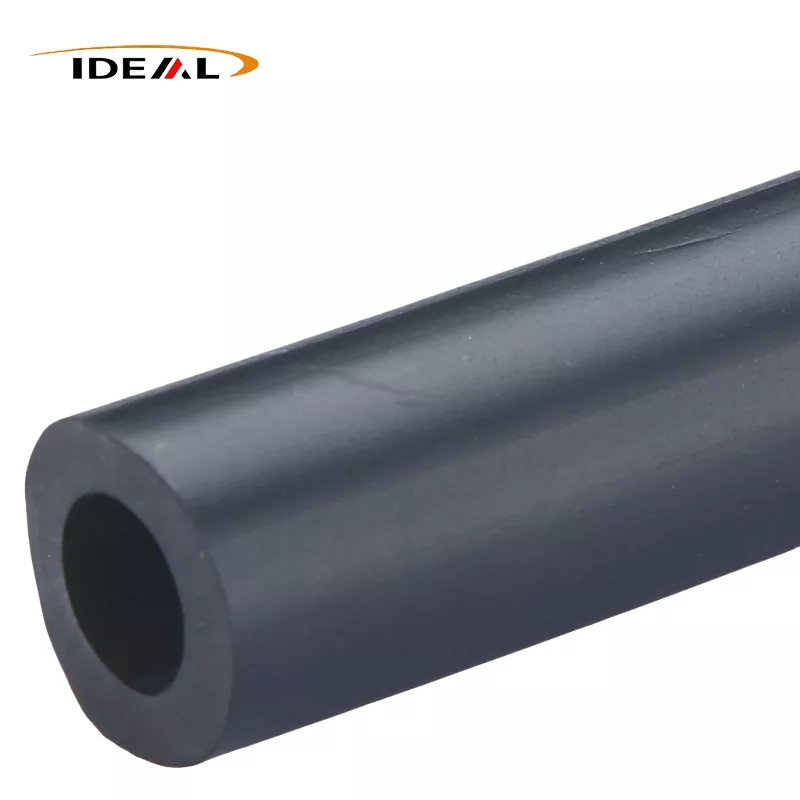

Цевки PEEK засилени со јаглеродни влакнасе практичен избор кога на стандардна цевка PEEK и треба поголема вкочанетост, димензионална стабилност, носивост или статичка контрола. Ideal Plastic произведува црни PEEK цевки исполнети со јаглеродни влакна со содржина на јаглеродни влакна од 10% до 40%, опции за LCF и SCF, наведени внатрешен и надворешен опсег на дијаметар, должина од 1.000 mm или 3.000 mm и толеранции до ±0,02 mm.
Вистинската оценка не се избира само со процентот на јаглерод. Должината на влакната, геометријата на ѕидот, работната температура, условите на абење, електричните барања и завршените димензии влијаат на спецификацијата. Започнете со товарното куќиште и цртежот, а потоа побарајте понуда за дефиниран материјал и барање за проверка.
Кога цевките PEEK исполнети со јаглеродни влакна се вистинскиот избор
Pure PEEK веќе обезбедува корисна комбинација на температурна способност, хемиска отпорност, однесување на абење и стабилност на димензиите. Додавањето јаглеродни влакна ја менува рамнотежата кон вкочанетоста и поддршката на товарот. Тоа е важно во цевката што се користи како обвивка за лежиште, изолациона или водечка компонента, структурен премин, валјак или преносен дел или друг полу-готов профил што мора да ја одржи својата форма под стрес.
Јаглеродни влакна обично вреди да се размисли кога чиста цевка PEEK се отклонува премногу, се шири надвор од прозорецот за вклопување или се троши побрзо отколку што дозволува апликацијата. Може да помогне и во статички чувствителни системи. Ideal Plastic ја наведува волуменската отпорност на толку ниска1 × 10³ Ω·cmза неговиот опсег на материјали PEEK исполнет со јаглеродни влакна, но потребните електрични перформанси треба да се потврдат за точната оценка, содржината на влакна, геометријата и методот на тестирање.
Не третирајте ја цевката исполнета со јаглерод како автоматска замена за секој PEEK дел. Јаглеродните влакна можат да влијаат на обработливоста, изгледот на површината, анизотропијата и електричното однесување. Ако цевката мора да остане високо изолациона, ако многу мазната контактна површина е критична или ако делот е изложен на хемиска смеса што не е покриена со постоечките податоци, побарајте преглед специфичен за одделение пред да нарачате.
Изберете содржина на јаглеродни влакна и степен на влакна за товарниот случај
Какви промени од 10% до 40% јаглеродни влакна во PEEK
Ideal Plastic нуди прилагодлива содржина на јаглеродни влакна од 10% до 40%. Општо земено, зголемувањето на нивото на полнење го поместува композитот кон поголема цврстина и поддршка на оптоварувањето, а истовремено го прави изборот на материјалот почувствителен на насоката на обработка и околниот дизајн. Највисокиот процент не е автоматски најдобра вредност: може да биде непотребен за лесно оптоварена цевка и може да ги комплицира барањата за обработка или површина.
Наведете го резултатот што ви треба наместо само да барате „ПРЕКЛУЧОК исполнет со јаглерод“. Корисните влезови вклучуваат радијално оптоварување, аксијално оптоварување, неподдржан распон, температурен опсег, брзина на лизгање, материјал за парење, работни циклус, хемиски медиуми и дали цевката мора да го растера статичкото полнење. Ideal Plastic наведува вредности на вкочанетост во опсег од 8 до 12 GPa за својата понуда PEEK засилена со јаглеродни влакна. Третирајте го тој опсег како упатство за ниво на производ, а не како замена за лист со податоци или валидација на дизајн специфичен за одделение.
Опции за LCF, SCF и CF30 PEEK Tube
Оценката на влакна влијае повеќе од етикетата. LCF значи долги јаглеродни влакна; SCF значи кратки јаглеродни влакна. Подолгите влакна може да бидат корисни каде што ефикасноста и вкочанетоста на арматурата се приоритети, додека соединенијата со кратки влакна може да бидат посоодветни за конвенционална обработка и детални машински профили. Вистинскиот исход зависи од ориентацијата на влакната, условите за обликување или истиснување, дебелината на ѕидот и обработката.
„CF30“ најчесто идентификува соединение PEEK со приближно 30% јаглеродни влакна, но ознаката треба да се потврди со добавувачот. Прашајте дали цитираната CF30 PEEK цевка е LCF или SCF, каква толеранција се применува по обработката и кои податоци за својствата припаѓаат на тоа точно соединение. Ова спречува вообичаена грешка при купувањето: споредување на два материјали според процентот на јаглерод, притоа гледајќи ги различните форми на влакна и начини на производство.
Потврдете ги димензиите на цевката, цевката, профилот и обработените димензии пред да нарачате
Наведете OD, ID, дебелина на ѕид, должина, толеранција и површинска завршница
„PEEK цевка“ и „PEEK tube“ често се користат наизменично во пребарувањата на добавувачите, но понудата сè уште има потреба од прецизна димензионална дефиниција. Наведете го надворешниот дијаметар (OD), внатрешниот дијаметар (ID), дебелината на ѕидот или неговата пресметка, должината на сечењето, количината, толеранцијата, крајната состојба и барањата за завршна обработка на површината. Наведете дали димензиите се испорачани како екструдирани, исечени или обработени.
Ideal Plastic наведува стандардни должини од 1.000 mm и 3.000 mm и наведена толеранција од ±0,02 mm за нејзините цевки PEEK армирани со јаглеродни влакна. Потврдете кои димензии ги опфаќа таа толеранција. Тесната толеранција на OD не значи автоматски дека ID, концентричноста, исправноста или крајната квадратура ја носат истата толеранција.
Користете преглед на димензии заснован на цртеж за да спречите грешки во приспособувањето
Испратете цртеж кога цевката ќе се вклопи над вратило, во куќиште или во склоп за заптивање или лежиште. Обележете ги критичните карактеристики наместо да се потпирате на опис на каталог. Прегледот треба да опфати:
- Ограничувања за OD и ID, вклучувајќи ја потребната дебелина на ѕидот;
- концентричност, исправност и дозволена овалност каде што склопот зависи од нив;
- должина на сечењето, квадратура на крајот, бразди, жлебови, дупки или други обработени детали;
- класа на материјал, LCF или SCF конструкција и процент на јаглеродни влакна;
- метод на инспекција, план за земање мостри, пакување и документација.
За прилагодени димензии на цевки од јаглеродни влакна PEEK, прегледот на цртежот обично е покорисен отколку да се бара само најблиската номинална големина. Тој ги изложува ризиците за вклопување пред производството и му дава на добавувачот јасна основа за алатирање, обработка и проверка.
Објавени податоци за перформансите и границите на споредба
Ideal Plastic наведува температура на отклонување на топлината над 315°C и температура за континуирана употреба до 260°C за информациите за производите PEEK засилени со јаглеродни влакна. Овие бројки укажуваат на способност за висока температура, но тие не значат дека цевката може постојано да го носи своето максимално механичко оптоварување на 260°C. Оптоварувањето, дебелината на ѕидот, времето на експозиција, концентрацијата на стрес и монтажата влијаат на употребливата конструктивна температура.
Истата претпазливост се однесува на абење и хемиска отпорност. PEEK исполнет со јаглерод е наменет за тешки услови за триење, абење, оптоварување и хемиска изложеност, но перформансите зависат од површината за парење, притисокот, брзината, подмачкувањето, температурата и вистинската хемиска концентрација. Изјавата за хемиска компатибилност за PEEK не треба да се третира како одобрение за секоја мешавина на растворувачи, процесна течност или температурен циклус.
Користете објавени вредности за да го стесните изборот на материјалот, а потоа потврдете ја точната оценка. Побарајте лист со податоци, примерок или преглед на апликацијата кога последиците од неуспехот се високи. Ideal Plastic наведува дека се достапни бесплатни примероци, кои можат да поддржат проверка на соодветноста или контролиран тест на прототип пред поголема нарачка.
Апликации за системи за висока температура, абење, хемиски и статички контролни системи
Цевките PEEK од јаглеродни влакна се силен кандидат за индустриски системи кои комбинираат топлина со механичка побарувачка. Типичните области за евалуација вклучуваат:
- Делови за носење или пренос:јаглеродните влакна можат да ја зголемат вкочанетоста и да го намалат отклонувањето во споредба со обичниот чист PEEK.
- Склопови фокусирани на абење:композитот е погоден за апликации кои вклучуваат триење и абење, но материјалот за парење и должноста за притисок-брзина сè уште треба да се прегледаат.
- Цевки со висока температура:наведената бројка за континуирана употреба од 260°C и HDT над 315°C обезбедуваат почетна точка за термички преглед, а не целосно ограничување на дизајнот.
- Компоненти за хемиски процеси:проценете го специфичниот медиум, концентрацијата, температурата и времетраењето на изложеноста наместо да се потпирате на зборот „отпорен на хемикалии“.
- Статички осетлива опрема:наведената отпорност со мал волумен може да биде релевантна кога е важно дисипацијата на полнежот; потврдете ги барањата за заземјување и електричен тест за готовиот дел.
Јаглеродните влакна исто така често се споредуваат со стаклени влакна. Подобриот избор зависи од целните својства: PEEK исполнет со јаглерод генерално се избира кога вкочанетоста, тежината, однесувањето на абењето или електричната дисипација се поважни, додека конечната одлука бара споредливи податоци за оценките наместо само имиња на полнила.
Побарајте понуда за проверени јаглеродни влакна PEEK Tube од Ideal Plastic
Испратете го цртежот на Ideal Plastic или јасна спецификација за вашиотPEEK цевки засилени со јаглеродни влакна. Вклучете ја температурата на апликацијата, оптоварувањето, триењето или условите на абење, хемиските медиуми, барањето за статичка контрола, OD, ID, должината, толеранцијата, количината и целта за испорака.
Побарајте ја понудата за да го идентификувате процентот на јаглеродни влакна, конструкцијата на LCF или SCF, применливите димензионални толеранции, документите за проверка, достапноста на примерокот и дали делот се испорачува како цевка или е завршен со обработка. Ideal Plastic доставува полупроизводи и обработени PEEK профили од Гуангжу, Кина, вклучувајќи цевки и сопствени компоненти, со стандардно или прилагодено време на испорака за меѓународни клиенти.
За прв преглед, користете гоПрилагодена страница за понуда од јаглеродни влакна PEEK цевкаи прикачете го цртежот. Потврдениот преглед на оценките и димензиите обично ќе заштеди повеќе време од изборот на номинална CF30 цевка и корекција на вклопувањето по производството.
