Инженерите кои специфицираат армирани цевки од полиетеретеркетон (PEEK) се соочуваат со непосредна одлука: каков тип на зајакнување на влакна ќе го одржува делот жив на теренот. Непополнетиот PEEK се справува без напор со висока топлина и груби хемикалии. Но, при високи континуирани оптоварувања или екстремни температури, сировата пластика лази. Додавате влакна за да го запрете тоа димензионално поместување. Изборот речиси секогаш се намалува на 30% јаглеродни влакна (CF30) или 30% стаклени влакна (GF30). Изборот на погрешно значи предвремено абење на деловите за парење, неочекувани електрични шорцеви или катастрофална топлинска деградација.
Вие наведетеPEEK цевка засилена со јаглеродни влакнакога апликацијата вклучува подвижни делови, лизгачко триење или строго барање за статичко дисипација. Јаглеродните влакна делуваат како микроскопски сув лубрикант. Тие, исто така, ја повлекуваат топлината од контактната површина, спречувајќи локализирано топење или деформација при тешки товари.
Наведете PEEK GF30 кога ви треба максимална електрична и топлинска изолација во чисто статичка, структурна апликација. Стаклото е високо абразивно. Ако користите GF30 цевка како лежиште или черупка против челичното вратило, стаклените влакна брзо ќе го џвакаат спојниот метал. CF30 го штеди металното вратило додека ја одржува структурната цврстина на пластичниот дел.
Причината зошто непополнетиот PEEK работи толку добро се сведува на неговата специфична молекуларна структура. Се одликува со наизменични ароматични прстени и етерски врски. Етерските врски обезбедуваат молекуларна флексибилност, давајќи ѝ на пластиката нејзината вродена цврстина и отпорност на удар. Ароматичните прстени обезбедуваат екстремна вкочанетост и термичка стабилност. Тоа поставување му дава голема отпорност на топлина, плус прецизен баланс на цврстина и вкочанетост. Под топлина или притисок, PEEK не се искривува лесно и добро се држи против повторливиот стрес.
PEEK исто така се потпира на високо полукристална структура. Одржува ниво на кристалност околу 25% до 35%, што му помага да ги задржи неговите механички својства непроменети дури и кога температурите се искачуваат кон нејзината точка на топење. Прецизното термичко управување за време на истиснување обезбедува преклопување на полимерните синџири во овие високо наредени кристални структури. Ако производителот ја лади екструдираната цевка премногу брзо, пластиката останува аморфна, станува проѕирна и ја губи својата хемиска отпорност и јачина на висока температура.
Кога ја комбинирате оваа матрица со сецкани јаглеродни или стаклени влакна, го прекинувате уредното преклопување на полимерните синџири, но добивате цврсто внатрешно скеле. Полимерната матрица го пренесува применетиот стрес директно на многу посилните, поцврсти влакна. Ова го ограничува движењето на полимерните синџири, запирајќи го лазењето и драматично зголемувајќи ја цврстината на истегнување. Исто така, го намалува коефициентот на линеарно термичко проширување (CLTE) на нивоа што тесно одговараат на алуминиум или челик, дозволувајќи им на инженерите да дизајнираат цврсто толерантни приклучоци за преса од метал до пластика што нема да се олабават кога склопот ќе се загрее.
Додавањето јаглеродни влакна не е линеарна надградба. Постои голема казна во изработката. Како што се зголемува содржината на влакна, вискозноста на топењето на пластичните шила. Во екструдираната цевка, овие влакна имаат тенденција да се порамнуваат во насока на протокот, што значи дека цевката развива неверојатна цврстина на истегнување по должината на нејзината должина, со малку помала цврстина долж оската на обрачот.
Полнењето со јаглерод од 10% обезбедува скромна вкочанетост додека го одржува индексот на проток на топење доволно висок за сложени екструзии со тенкоѕиди. Останува релативно лесен за обработка и се спротивставува на кршливи фрактури.
Зачекорувањето до 30% јаглеродни влакна го претставува индустрискиот стандард. Ги балансира масивните придобивки на цврстина на истегнување со прифатлива обработливост. Овој сооднос обезбедува структурен интегритет потребен за апликации под висок притисок без целосно да се жртвува природната цврстина на пластиката.
Со полнење од 40% јаглерод, постигнувате максимална цврстина. Замена е екстремниот вискозитет за време на производството. Екструдирањето или обликувањето со вбризгување 40% CF цевки бара прецизна контрола на температурата за да се спречат празнините. Добиениот материјал е многу кршлив. Обработката на 40% CF PEEK бара обработка на поликристален дијамант (PCD), бидејќи стандардните завршни мелници за карбид ќе ја изгубат својата врвна предност за неколку минути кога ќе сечат низ тој волумен на абразивен јаглерод.
Непополнетиот PEEK има температура на изобличување на топлина (HDT) околу 152°C. Додадете 30% јаглерод или стаклени влакна и HDT скока до 315°C. Двата наполнети материјали лесно се справуваат со екстремната амбиентална топлина.
Разликата лежи во електричните патишта. PEEK е природно високо ефикасен изолатор. Додавањето стаклени влакна го задржува тоа така, одржувајќи висока отпорност на волумен. Додавањето јаглеродни влакна драстично ја намалува неговата волуменска отпорност. CF30 е инхерентно анти-статички. Со прилагодување на јаглеродната матрица, производителите можат да произведат антистатички PEEK цилиндар или целосно проводни цевки PEEK. Ако вашата линија за гориво или воздушната компонента треба безбедно да го заземјуваат статичкото полнење, јаглеродните влакна се задолжителни. Стаклените влакна ќе го заробат тој полнеж додека не создаде доволно напон за лачење, што потенцијално ќе предизвика катастрофален дефект во испарливи средини.
Трибологија - проучување на триење и абење - е местото каде што CF30 и GF30 се одвојуваат целосно врз основа на нивната физичка интеракција со површините за парење.
| Материјална варијанта | Коефициент на динамичко триење (наспроти челик) | Профил на абење на површината за парење | Топлинска спроводливост |
|---|---|---|---|
| Непополнет PEEK | 0,30 - 0,40 | Ниско (неабразивно) | Ниско (изолатор) |
| PEEK CF30 | 0,15 - 0,20 | Многу ниско (само-подмачкување) | Високо (ја отфрла топлината) |
| PEEK GF30 | 0,40 - 0,55 | Високо (многу абразивно) | Ниско (изолатор) |
При динамички оптоварувања, акумулацијата на топлина ја уништува пластиката. Секој полимер има граница на притисок-брзина (PV). Ако ја надминете оваа граница, пластиката не може доволно брзо да фрли топлина од триење, што доведува до брзо топење и дефект на компонентите. CF30 се истакнува во лежиштата, заптивките и прстените за носење бидејќи јаглеродните влакна делуваат како термички проводници, извлекувајќи ја топлината од интерфејсот на триење и распрснувајќи ја низ телото на цевката.
Јаглеродните влакна делуваат и како цврст лубрикант. Како што PEEK се носи микроскопски, остава тенок триболошки филм од јаглерод на површината за парење, намалувајќи го коефициентот на триење дополнително со текот на времето.
Стаклените влакна го прават токму спротивното. Тие се топлински изолатори, што значи дека топлината со триење останува заробена на допирната точка, намалувајќи ја ефективната PV граница на делот. Уште полошо, изложените микроскопски стаклени влакна делуваат како шкурка. Под динамично оптоварување, цевката GF30 агресивно ќе се забие и ќе го истроши металното вратило на кое се вози. Користете стакло за статични структурни застои. Користете јаглерод за сè што се движи.
Инженерите ги специфицираат овие цевки врз основа на еколошки екстреми кои уништуваат стандардна инженерска пластика како Делрин или Најлон.
Во воздушните апликации, намалувањето на тежината го поттикнува изборот на материјал. Машинската цевка од јаглеродни влакна ги заменува алуминиумот и титаниумот во системите за гориво, воздушните рамки за беспилотни летала и структурните пречки. Отфрла значителна тежина додека се спротивставува на агресивните воздухопловни течности, хидраулични масла и авионско гориво.
Во медицинското поле, цевката PEEK за медицински инструменти мора да преживее стотици циклуси во автоклав со пареа со висока температура без да се деградира, искривува или да ја изгуби стабилноста на димензиите. Варијантите исполнети со јаглерод обезбедуваат висока вкочанетост потребна за хируршките водилки за таргетирање, ендоскопските рачки и компонентите за надворешна фиксација.
Енергетските и морските операции за дупчење се потпираат наPEEK исполнет со екструдиран јаглеродза алатки за сеча на жица во долна дупка и куќишта на сензори. Материјалот преживува континуирана изложеност на кисел гас (H2S), екстремен хидростатички притисок и температури на околината над 200°C длабоко под земја.
Екструдирањето на исполнетиот PEEK е неверојатно тешко. Влакната може да се згрутчат за време на фазата на топење, создавајќи суви точки, зони богати со смола или празнини скриени во ѕидот на цевката. Празнина од 1mm во ѕидот на цевката PEEK делува како концентратор на силен стрес. Под циклично оптоварување или висок хидростатички притисок, микропукнатините се шират од оваа празнина додека делот целосно не се стриже. Бидејќи PEEK исполнет со јаглерод е целосно црн и целосно непроѕирен, не можете визуелно да ја прегледате внатрешноста за овие недостатоци.
За да се гарантира структурен интегритет, производството од највисоко ниво се потпира наОткривање дефекти управувано со вештачка интелигенција. Овој процес го спојува ултразвучното акустично скенирање или напредното снимање на рендген со алгоритми за машинско учење. Идентификува микро-празнини, агломерација на влакна и варијации на концентричноста во реално време додека цевката ја напушта матрицата за истиснување. Системот ги мапира акустичните рефлексии на големини на физички дефекти, отфрлајќи ги компромитирани делови од цевките пред да бидат испорачани. Фаќањето на овие внатрешни дефекти гарантира дека конечниот обработен ѕид на цевката нема да пропадне под притисок на теренот.
Одредувањето на вистинската мешавина на полимер е бескорисно ако конечната геометрија бара премногу пост-обработка. PEEK е скапа суровина. Купувањето цврста прачка и обработката на 80% од неа во чипови го уништува буџетот на вашиот проект и губи драгоцено време на CNC машината. Набавката на цевки во форма на речиси мрежа драстично ги намалува трошоците за производство и материјалниот отпад.

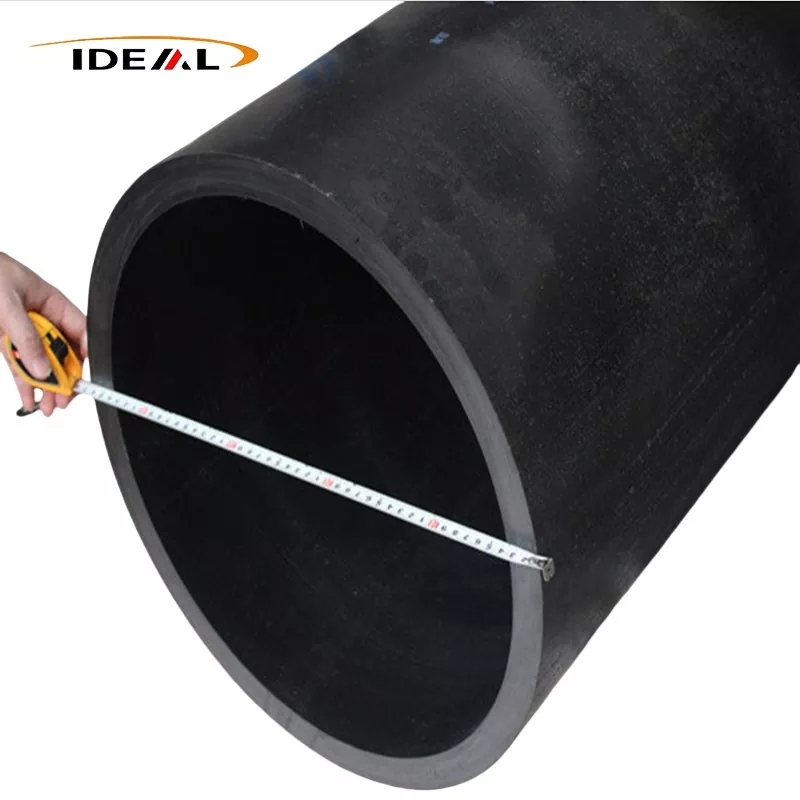

Како посветена фабрика, Guangzhou Ideal Plastic работи специјализирани линии за истиснување, вбризгување и CNC обработка специјално за инженерска пластика со висока температура. Тие произведуваатЦевки PEEK исполнети со јаглеродни влакнасо стапки на полнење на јаглерод кои се движат од 10% до 40%. Објектот екструдира масивни профили, со сопствени димензии кои се движат од 15mm до 458mm преку спецификациите на внатрешниот и надворешниот дијаметар.
Сите материјали се поддржани со управување со квалитетот ISO9001, заедно со REACH и RoHS сертификати. Ова обезбедува целосна усогласеност за глобалните воздушни, медицински и прецизни синџири на снабдување за производство. Со усогласување на точната стапка на полнење на јаглерод со истиснување речиси во форма на мрежа, ги добивате точните механички својства за кои сте дизајнирани, испорачани во геометрија што ги минимизира вашите трошоци за обработка.
