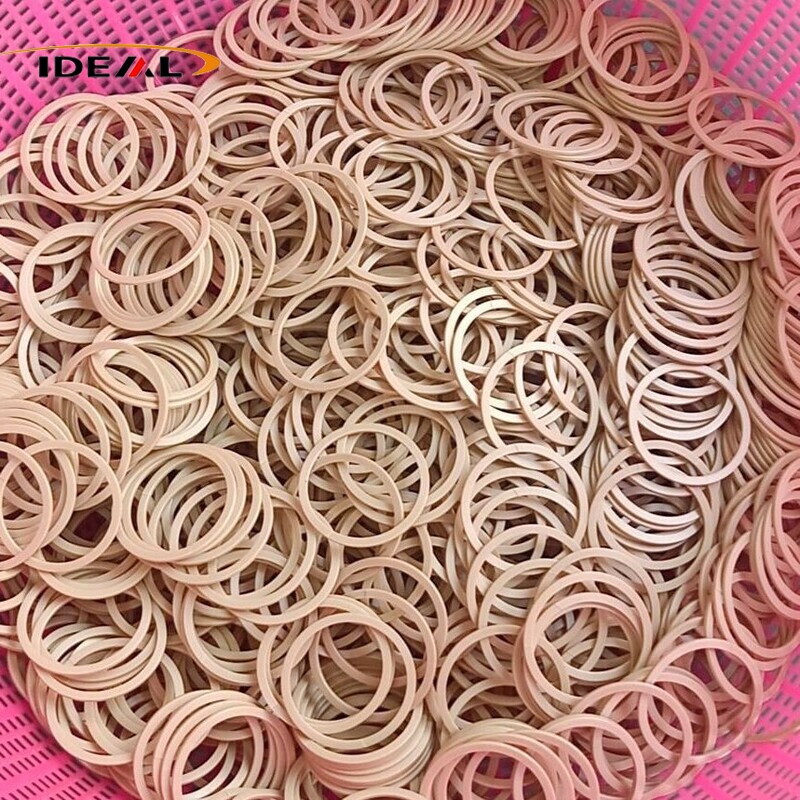

Прстените за заптивање PEEK на Ideal Plastic Factory се инженерски пластични компоненти со високи перформанси дизајнирани за запечатување и поддршка, кои се карактеризираат со висока цврстина и отпорност на лази. Произведени со употреба на прецизна CNC обработка и обликување со вбризгување на висока температура - надополнето со жарење за ослободување од стрес - овие производи нудат висока димензионална точност и постојан квалитет од серија до серија. Ние поддржуваме сопствено производство засновано на нестандардни цртежи, земање примероци од мали серии и нарачки за извоз од големи размери.
PEEK заптивни прстени понудени одИдеална фабрика за пластикасе прстенести запечатувачки и потпорни компоненти со високи перформанси, произведени од полиетеретеркетонски основен материјал. Клиентите вообичаено ги распоредуваат како прстени за водење, прстени за поддршка и резервни прстени против истиснување, кои совршено се вклопуваат во динамичните и статичките жлебови за запечатување.
Овие прстенести компоненти служат за повеќе практични цели одеднаш: насочување на движењето, отпорност на абразивно абење, носење структурни оптоварувања и спречување на истиснување на заптивките. Еден клучен детал што вреди да се напомене: речиси на сите самостојни полиетеретеркетонски заптивни прстени немаат еластични својства својствени за гумата. За правилна изведба на запечатување, тие мора да се усогласат со помошни еластични делови.
Кога се поставени против тефлонски и најлонски запечатувачки прстени, алтернативите PEEK обезбедуваат многу посилна отпорност на лази при екстремни работни услови: висока топлина, зголемен притисок и корозивни хемиски течности. Тие ефикасно ги решаваат повторливите индустриски болни точки забележани со конвенционалните заптивки, вклучувајќи деформација на ладен проток, поместување на димензиите и предвремен дефект. Благодарение на овие сигурни карактеристики, тие се широко интегрирани во склопови за запечатување за врвна индустриска опрема низ многу сектори.
Во реалниот свет, запечатувачките прстени од полиетеретеркетон делуваат единствено како цврсти лизгачки површини кои издржуваат топлина, триење и деформација при лази. Целото претходно оптоварување на компресија потребно за ефективно запечатување доаѓа од надворешен еластичен хардвер, како што се О-прстени и метални пружини со напојување. Оваа главна разлика ги издвојува полиетеркетонските запечатувачки прстени фундаментално од цврстите гумени заптивни прстени.
Во средини под висок притисок, еластичните заптивни прстени лесно се принудуваат со течни медиуми во мали празнини за склопување во запечатувачките жлебови. Ова континуирано стискање на крајот ќе предизвика прекин на стрижењето на еластомерот.
Инсталирани како цврста бариера, резервните прстени PEEK го блокираат истиснувањето на О-прстените во празнините. Ова поставување го зголемува вкупниот рејтинг на притисок на целиот систем за заптивање и значително го продолжува работниот век на спарените О-прстени.
Монтирани на клипови и клипни шипки за клипно или ротационо движење, овие прстени апсорбираат странични оптоварувања и одржуваат точно аксијално усогласување. Тие го запираат директниот контакт метал-метал помеѓу механичките компоненти, го поместуваат радијалното отклонување генерирано за време на работата на опремата и ги штитат внатрешните заптивни елементи од оштетување предизвикано од нерамни странични оптоварувања.
|
Ставка
|
Детали за спецификација
|
|---|---|
|
Име на производ
|
Прстени за запечатување PEEK (полиетер етер кетон).
|
|
Достапни материјали
|
Ненаполнет чист PEEK, PEEK исполнет со јаглеродни влакна, јаглеродни влакна + графит + тефлонски композитен подмачкан модифициран PEEK
|
|
Опции за боја
|
Беж (природен PEEK), црна (пополнети изменети оценки)
|
|
Процес на производство
|
CNC прецизна обработка / Високотемпературно прецизно вбризгување калапи
|
|
Димензионална толеранција
|
CNC обработка: ±0,02~±0,05 mm Калапи со вбризгување: ±0,08~±0,10 mm
|
|
Површинска грубост
|
CNC обработка: Ra 1.6 – Ra 3.2 Калапи со вбризгување: Ra 3.2 – Ra 6.3
|
|
Сертификати
|
ISO9001, RoHS, REACH
|
|
Видови производи
|

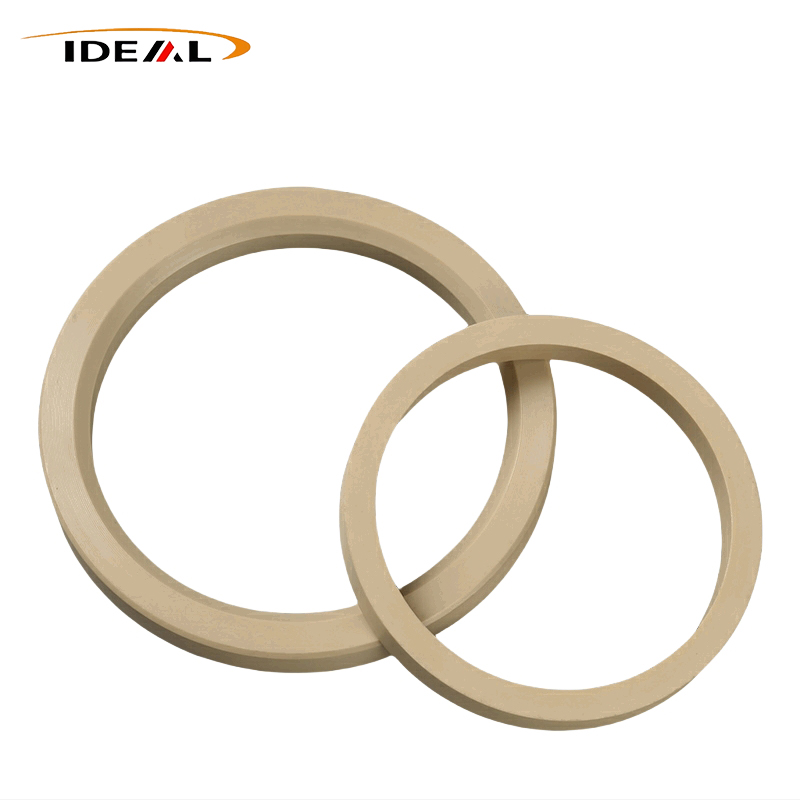

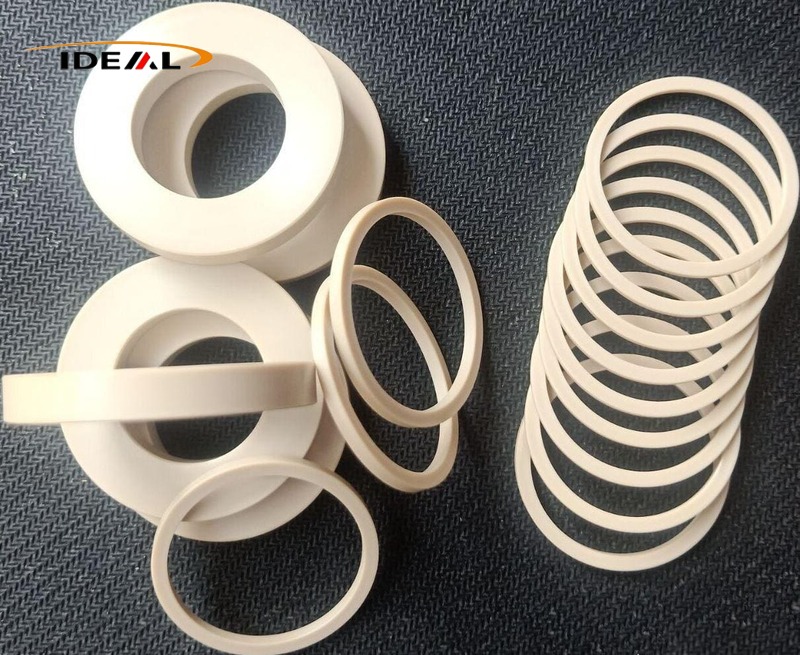

Водечки прстени PEEK, потпорни прстени отпорни на абење, резервни прстени PEEK
|
Конструирани за динамични ротациони и клипни точки за запечатување, полиетеретеркетонските запечатувачки прстени одржуваат стабилни димензии при флуктуирачки притисок и температура. Вградените својства против лазење и ладен проток спречуваат трајно искривување на обликот при циклично движење. Со својствени карактеристики на ниско триење, тие издржуваат повторени механички удари и обезбедуваат постојана отпорност на абење.
За разлика од флексибилните гумени заптивки кои се потпираат на еластично враќање, прстените за заптивање PEEK се карактеризираат со висока структурна цврстина, поддржувајќи прецизно позиционирање за динамични механички структури за запечатување.
При континуирани наизменични оптоварувања и температурни промени, материјалот избегнува трајна деформација. Ги одржува добро поставените интерфејси за запечатување во текот на долгите работни циклуси, идеални за ротирачки вратила и склопови за запечатување со линеарно движење.
Природните карактеристики на ниско триење го минимизираат абењето на хардверот за парење. За опрема со често релативно движење, овие запечатувачки прстени го намалуваат создавањето на честички и овозможуваат работни услови без масло, вообичаени во автоматиката и медицинските уреди.
PEEK одржува стабилна физичка форма при контакт со хидраулични медиуми, течности за сечење и благи корозивни раствори. Деградацијата и отокот ретко се активираат од хемиски агенси кои не оксидираат, опремата за контрола на течности која работи во умерено агресивни средини.
Овие лизгачки елементи се дизајнирани за комбинирани конфигурации за запечатување, вклучувајќи Stepseals и Glyd Rings, и секогаш работат во комбинација со еластомери со О-прстен.
О-прстените обезбедуваат конзистентна сила на пред-затегнување, додека лизгачките површини на PEEK директно контактираат со процесните течности и колегите од триење. Тие ја преземаат одговорноста за отпорност на абење на лизгање и задржување на течности. Таквите производи опширно се применуваат на хидраулични хидраулични цилиндри под висок притисок и склопови за ротирачко заптивање.
Откако ќе се вклопат во назначените жлебови, еластичните компоненти (О-прстените во повеќето случаи) се компресираат и произведуваат радијална сила пред оптоварување. Оваа стабилна сила цврсто го притиска заптивниот прстен PEEK врз заптивната површина за парење, било на надворешната површина на вратилото или на внатрешниот ѕид на цилиндерот.
Со прецизно обработени крајни страни, прстените PEEK тесно се вклопуваат за да ги пополнат микроскопските празнини и да го блокираат истекувањето на течноста. Како што се зголемува внатрешниот среден притисок, се врши поголема компресија на заптивниот прстен. Притисокот на контакт помеѓу соодветните површини соодветно се зголемува, овозможувајќи перформанси на самозатегнување запечатување активирано со притисок.
Еластичните делови постојано даваат стабилен притисок пред оптоварување, држејќи го заптивниот прстен PEEK цврсто прилепен на подвижните површини за парење цело време.
Системскиот притисок на течноста делува на задната страна на секој прстен PEEK. Ја турка заптивната усна нанадвор за да го зголеми специфичниот притисок на контактот, со што се формира одржлив ефект на самозатегнување.
Лизгачката обвивка PEEK во форма на буквата У содржи метална пружина со енергија внатре. По монтажата, компримираната пружина се шири нанадвор за да го отвори лизгачкиот прстен PEEK, градејќи го почетното оптоварување со контакт за запечатување.
Температурни флуктуации и мало абразивно абење ќе се појават по подолго работење. Внатрешната пружина постепено се враќа за да ги компензира димензионалните варијации и може да се одржува стабилен притисок на контактот на запечатување во текот на целиот сервисен циклус.

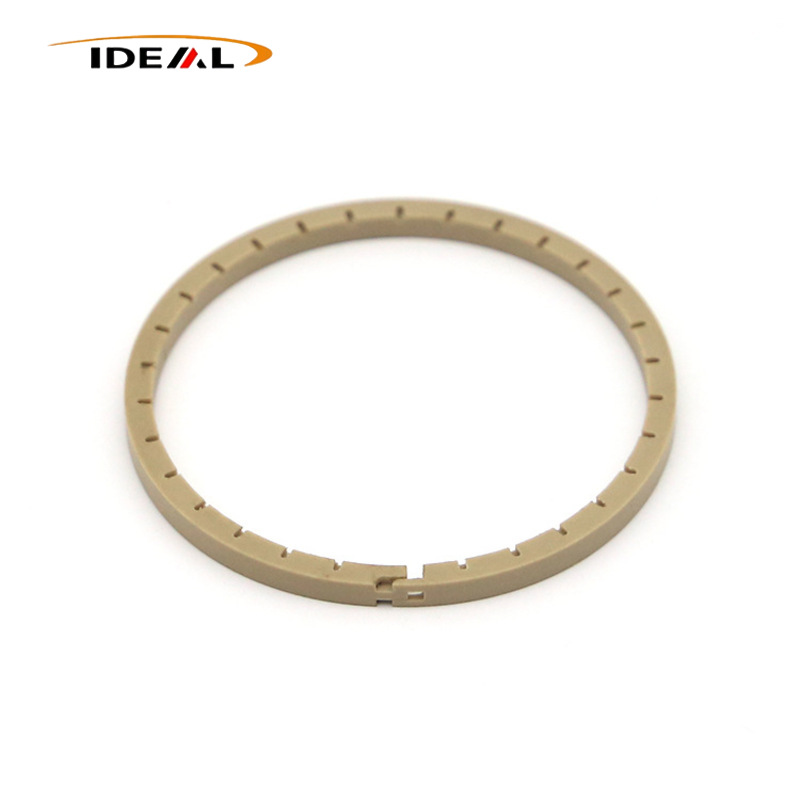

Сплит сечињата се дизајнирани исклучиво за да се поедностави инсталацијата во жлебовите за запечатување.
Спирални засеци:По склопување и компресија, двете страни на спиралниот пресек се префрлаат една на друга и целосно се затвораат. Патеките за истекување се во голема мера елиминирани, што го прави овој дизајн погоден за сценарија под висок притисок за кои е потребно истекување течност речиси нула.
Прави и едноставни засеци под агол:Минутни празнини за истекување остануваат на позицијата на засекот по инсталацијата. Овие стилови не се применливи за динамично запечатување под висок притисок кое бара вкупно нула истекување.
Поради оваа причина, спиралните поделени прстени или цврстите едноделни неотсечени прстени остануваат врвен избор за апликации за динамичко запечатување под висок притисок.
Благодарение на комбинираните јачини на отпорност на лази, термичка стабилност, хемиска инертност и отпорност на абење, полиетеретеркетонските запечатувачки прстени се широко распространети за врвни индустриски машини кои работат под висока топлина, интензивен притисок, корозивно опкружување и ултра чисти работни средини.
Се применува во запечатувачките жлебови на хидраулични цилиндри под висок притисок, серво вентили и вентилски колектори како потпорни прстени или резервни прстени. Тие ефикасно го блокираат истиснувањето предизвикано од високиот притисок на течноста и го продолжуваат работниот циклус на соодветните компоненти за заптивање. За услови на двонасочен притисок, овие прстени може да се инсталираат на двете страни на склопот за заптивање.
Вообичаено се поставува на алати за долна дупка и склопови за запечатување на бунарите. Соочени со екстремна топлина, висок притисок и корозивни дупчиња на медиумот масло-гас, нивната силна способност против лазење гарантира стабилна долгорочна работа. Цврстите интегрирани прстени кои не се расцепуваат силно се препорачуваат за сервисни услови под ултра висок притисок.
Се користи за вакуумски комори и вентили за процесни гасоводи. Непополнетата девствена оценка PEEK е задолжителна овде за ултра ниско испуштање на гас, што ги штити заптивките FFKM/O-прстен. Варијантите на PEEK исполнети со јаглерод се целосно забранети за такви апликации.
Инсталиран на конектори за реактор и цевководи за филтер под висок притисок. Овие прстени одржуваат стабилни перформанси кога се изложени на киселини, алкалии и различни органски растворувачи.
Погоден за запечатување на течност под висок притисок на вентили за водородна енергија и опрема за тестирање за складирање енергија.
Идеален за склопови на вентили со течност изложени на широк опсег на температури и повторени циклуси на стерилизација кои бараат строги стандарди за чистота.
- Фокусирани на PEEK заптивни прстени со високи перформанси за критична индустриска опрема
- Специјализиран за дизајн по нарачка и стабилно масовно производство
- Цел: да се решат неуспесите на запечатување што стандардните производи не можат да ги решат
- Заптивките се истиснуваат или се кршат под висок притисок
- Деформирајте, искривувајте или течете при покачени температури
- Кородираат или отекуваат во хемиски течности
- Брзо се истроши при взаемно / ротирачко движење
- Неконзистентност на димензиите што предизвикува дефект на склопот
- Непланирано застој и високи трошоци за одржување
- Го контролираме преостанатиот стрес, плошноста и собирањето на кристализација - клучни фактори игнорирани од повеќето добавувачи
- Нашите заптивки остануваат стабилни при висока температура и висок притисок
- Без брза деформација, без истекување, без гребење на површините за парење
- Подолг работен век и помалку прекини за одржување
- Два сигурни процеси: прецизна CNC обработка и прецизно обликување со вбризгување
- Задолжително жарење за сите PEEK заптивки за стабилизирање на димензиите
- Целосна контрола на квалитетот на процесот од материјал до готов производ
- 100% визуелна и димензионална проверка пред испорака
- Прилагодливи формулации на материјали за:
- отпорност на абење
- отпорност на корозија
- перформанси на изолација
- Стабилен во динамични работни услови (ротирачки / клипни)
- Одлична хемиска компатибилност и структурна стабилност
- Хидраулични системи
- Автоматска опрема за производство
- Медицинска машина за контрола на течности
- Прецизни инструменти и индустриска автоматизација низ целиот свет
- Професионален инженерски производител на пластични компоненти за запечатување
- Зрело искуство за обработка на PEEK
- Стабилен квалитет, сигурна испорака, глобална услуга
- Долгорочен партнер за индустриски клиенти кои бараат пломби со високи перформанси
A1: Не. PEEK може да се пофали со висока цврстина со едвај никаква еластичност. Целото претходно оптоварување на компресија потребно за цврсто запечатување се испорачува со О-прстени или метални пружини под напон. PEEK служи единствено како издржлива лизгачка површина која е отпорна на абење и хемиска ерозија.
A2: Во разумен опсег на притисок, механизмот за самозатегнување го зголемува контактниот притисок и ги подобрува ефектите на запечатување. Штом притисокот ќе го надмине номиналниот праг, заптивките ќе се екструдираат и ќе се оштетат без соодветно вградени резервни прстени, што ќе доведе до целосно откажување на заптивањето веднаш.
А3: Во повеќето работни услови, тие функционираат како крути потпорни и заштитни компоненти. Поради недостаток на внатрешна еластичност, тие мора да се склопат заедно со еластични заптивки како што се О-прстените за да се формира комплетен систем за запечатување.
А4: Воопшто не се советува. Јаглеродните полнила носат ризици од испуштање на гас и контаминација со честички. Само чист неполнет PEEK материјал е дозволен за средини за производство на полупроводници.
